一种管道内壁激光加工头 | |
专利号: | 201510195584.7 | |
发明人: | 曹宇 | 李春林 | 魏鑫磊 | 何安 | 张健 | 朱德华 | 冯爱新 | |
专利权人: | 温州大学 |
|
专利授权日: | 2016.11.09 | |
专利类型: | 发明专利 |
简介
|
---|

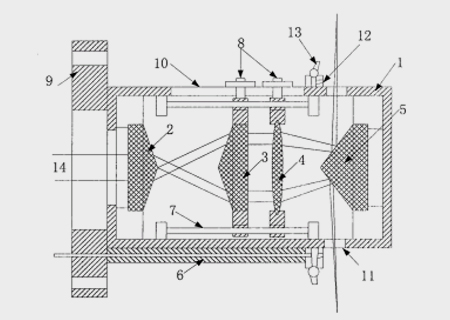

本发明提供了一种管道内壁激光加工头,包括光路腔体、第一锥透镜、第二锥透镜、聚焦镜、圆锥反射镜、吹气机构、两个导轨滑块机构和两个锁紧机构;第一锥透镜、第二锥透镜、聚焦镜和圆锥反射镜均顺序安装在光路腔体内部,并沿着光路腔体的轴线方向依次布置;光路腔体的侧壁上设置有一长条形孔,长条形孔的位置与一个导轨滑块机构的位置对应,两个锁紧机构分别穿过长条形孔与第二锥透镜和聚焦镜连接;光路腔体的侧壁上设置有用于输出激光束的环形窗口镜。该管道内壁激光加工头利用多个锥透镜、聚焦镜和圆锥反射镜的组合,构成了环形聚焦线光束,无须加工头或管道自旋,即可高效率、高精度、高质量的完成管道内壁的激光加工,如热处理、清洗等。 |
