一种3D打印机在线激光调平检测方法 |
|
| 专利号： | 201911130463.9 | |
| 发明人： | 曹宇 杨家轮 朱德华 刘文文 薛迪强 嵇旭 | |
| 专利权人： | 温州大学 |
|
| 专利授权日： | 2021-08-03 | |
| 专利类型： | 发明专利 | |
| 简介
|
|---|

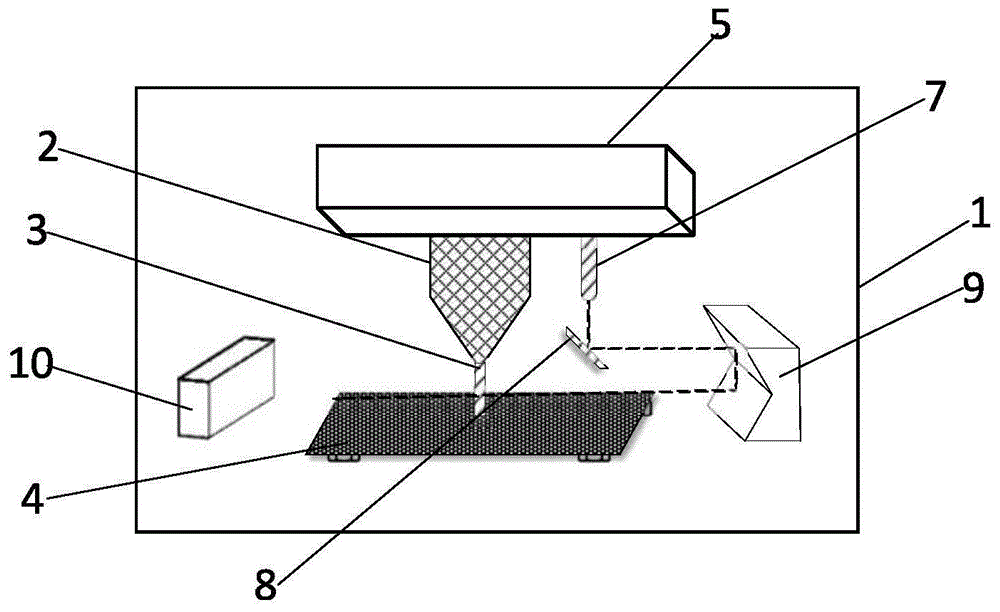

| 本发明提供了一种3D打印机在线激光调平检测方法，包括：(1)布置好条形三角反射棱镜和条形光电接收器；(2)将激光发射器和平面反射镜固定安装在打印喷头的侧面；(3)在检测激光束的辅助下，微调XY两轴导轨和打印喷头的安装方位，直至将打印喷头的运动平面度调至符合打印机设计精度要求；(4)在检测激光束的辅助下，微调打印平台的安装方位，将打印平台的安装平面度调至符合打印机设计精度要求；(5)启动3D打印程序；(6)在打印过程中，实时检测打印喷头的喷嘴是否出现堵料、缺料断料故障。本发明通过将激光检测系统的检测信号与打印机控制系统连通并设计信号处理程序，实现了运动平面度、安装平面度检测以及打印喷头挤出故障监控。 |
